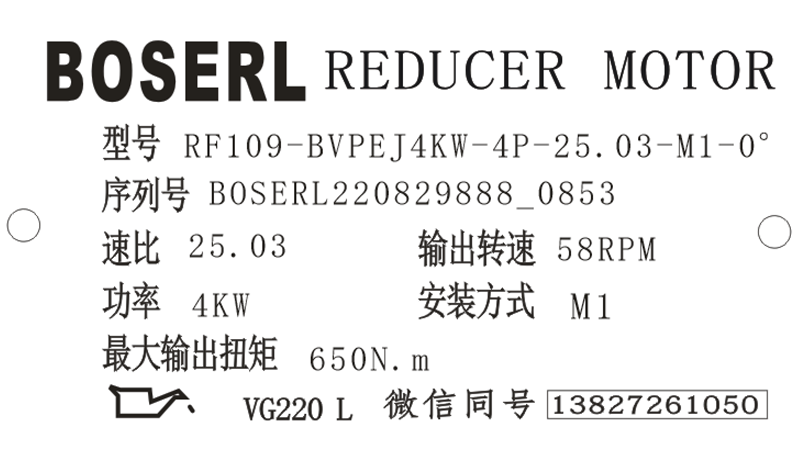

RF109減速器銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的RF109減速器選型樣本。

RF109-BVPEJ4KW-4P-25.03-M1-0°

RF：系列代號

109：減速機規格代號

B：電機

VPEJ：變頻剎車電機

4KW：電機功率

4P：電機級數

25.03：減速機傳動比

M4：減速機安裝位置

0°：接線盒位置

RF109減速器透氣閥開啟操作教程：

安裝時檢查透氣閥是否開啟，若透氣閥未開啟，則必須在啟動RF109減速器前拆下透氣閥的運輸保險！齒輪減速電機

第一步帶運輸橡膠圈的透氣閥；

第二步拆下運輸橡膠圈；

第三步已經開啟的透氣閥。

RF109減速器安裝操作的正確方法：

RF109減速器潮濕或露天場地的安裝：若要在潮濕場地或露天情況下使用驅動設備，則設備要做防腐設計，供貨時噴涂相應的表面防護漆。對可能出現的油漆剝落（如透氣閥或吊耳出），進行修補。將電機安裝到聯軸器AM、AD時，法蘭表面要采用合適的密封膠，例如Loctitlre518進行密封。立式減速機

RF109減速器的透氣：安裝位置為M1、M3、M5以及M6中的R109、R29和F29無需透氣裝置。正常情況BOSERL公司都會在供貨時根據訂購的安裝位置將透氣閥裝好并開啟；例外情況：對于下列RF109減速器，BOSERL公司供貨時將在設置的透氣孔上安裝密封螺栓。條件允許的情況下，采用傳動式安裝位置，傾斜位置安裝的RF109減速器，啟動RF109減速器前請以隨機提供的透氣閥換下位于最高位置的密封螺栓。

RF109減速器噴漆：噴漆或補漆時可能對透氣閥和油封造成損傷，要求噴漆前對透氣閥和油封的密封唇進行細致封堵；噴漆后撕去封堵粘條。

RF109減速器實心軸輸出與輸出部件的裝配：不當裝配可能對軸承、箱體或軸造成損傷，可能造成財產損失！只能采用裝配夾具安裝輸入和輸出部件。利用軸端面上現有的螺紋對中孔進行定位裝配；嚴禁用錘擊方式將皮帶輪、聯軸器，小齒輪等裝入軸端部；安裝皮帶輪時皮帶的正確張力要根據制造商的規定；裝配的傳動件應當進行動平衡，并且不允許出現超出許可的徑向力或者軸向力（許可值參見“本頁面附件下載中的RF109減速器選型樣本”）。RF系列減速機

RF109減速器型號：

SRF107-AM100M4，SRF107-AM112M4，SRF107-AM132M4，SRF107-AM160M4，SRF107-AM180M4，SRF107-AM200M4，SRF107-AM225M4，SRF107-AM90M4，SRF107-Y1.5KW，SRF107-Y100M4，SRF107-Y112M4，SRF107-Y11KW，SRF107-Y132M4，SRF107-Y15KW，SRF107-Y160M4，SRF107-Y18.5KW，SRF107-Y180M4，SRF107-Y2.2KW，SRF107-Y200M4，SRF107-Y225M4，SRF107-Y22KW，SRF107-Y30KW，SRF107-Y37KW，SRF107-Y3KW，SRF107-Y45KW，SRF107-Y4KW，SRF107-Y5.5KW，SRF107-Y7.5KW，SRF107-Y90M4，SRF107-YB100M4，SRF107-YB112M4，SRF107-YB132M4，SRF107-YB160M4，SRF107-YB180M4，SRF107-YB200M4，SRF107-YB225M4，SRF107-YB90M4，SRF107-YDP100M4，SRF107-YDP112M4，SRF107-YDP132M4，SRF107-YDP160M4，SRF107-YDP180M4，SRF107-YDP200M4，SRF107-YDP225M4，SRF107-YDP90M4，SRF107-YE100M4，SRF107-YE112M4，SRF107-YE132M4，SRF107-YE160M4，SRF107-YE180M4，SRF107-YE200M4，SRF107-YE225M4，SRF107-YE90M4，SRF107-YEJ100M4，SRF107-YEJ112M4，SRF107-YEJ132M4，SRF107-YEJ160M4，SRF107-YEJ180M4，SRF107-YEJ200M4，SRF107-YEJ225M4，SRF107-YEJ90M4，SRF107-YEJB100M4，SRF107-YEJB112M4，SRF107-YEJB132M4，SRF107-YEJB160M4，SRF107-YEJB180M4，SRF107-YEJB200M4，SRF107-YEJB225M4，SRF107-YEJB90M4，SRF107-YP100M4，SRF107-YP112M4，SRF107-YP132M4，SRF107-YP160M4，SRF107-YP180M4，SRF107-YP200M4，SRF107-YP225M4，SRF107-YP90M4，SRF107-YPB100M4，SRF107-YPB112M4，SRF107-YPB132M4，SRF107-YPB160M4，SRF107-YPB180M4，SRF107-YPB200M4，SRF107-YPB225M4，SRF107-YPB90M4，SRF107-YPE100M4，SRF107-YPE112M4，SRF107-YPE132M4，SRF107-YPE160M4，SRF107-YPE180M4，SRF107-YPE200M4，SRF107-YPE225M4，SRF107-YPE90M4，SRF107-YS100M4，SRF107-YS112M4，SRF107-YS132M4，SRF107-YS160M4，SRF107-YS180M4，SRF107-YS200M4，SRF107-YS225M4，SRF107-YS90M4，SRF107-YVB100M4，SRF107-YVB112M4，SRF107-YVB132M4，SRF107-YVB160M4，SRF107-YVB180M4，SRF107-YVB200M4，SRF107-YVB225M4，SRF107-YVB90M4，SRF107-YVP100M4，SRF107-YVP112M4，SRF107-YVP132M4，SRF107-YVP160M4，SRF107-YVP180M4，SRF107-YVP200M4，SRF107-YVP225M4，SRF107-YVP90M4，SRF107-YVPEJ100M4，SRF107-YVPEJ112M4，SRF107-YVPEJ132M4，SRF107-YVPEJ160M4，SRF107-YVPEJ180M4，SRF107-YVPEJ200M4，SRF107-YVPEJ225M4，SRF107-YVPEJ90M4，NRF107-AM100M4，NRF107-AM112M4，NRF107-AM132M4，NRF107-AM160M4，NRF107-AM180M4，NRF107-AM200M4，NRF107-AM225M4，NRF107-AM90M4，NRF107-Y1.5KW，NRF107-Y100M4，NRF107-Y112M4，NRF107-Y11KW，NRF107-Y132M4，NRF107-Y15KW，NRF107-Y160M4，NRF107-Y18.5KW，NRF107-Y180M4，NRF107-Y2.2KW，NRF107-Y200M4，NRF107-Y225M4，NRF107-Y22KW，NRF107-Y30KW，NRF107-Y37KW，NRF107-Y3KW，NRF107-Y45KW，NRF107-Y4KW，NRF107-Y5.5KW，NRF107-Y7.5KW，NRF107-Y90M4，NRF107-YB100M4，NRF107-YB112M4，NRF107-YB132M4，NRF107-YB160M4，NRF107-YB180M4，NRF107-YB200M4，NRF107-YB225M4，NRF107-YB90M4，NRF107-YDP100M4，NRF107-YDP112M4，NRF107-YDP132M4，NRF107-YDP160M4，NRF107-YDP180M4，NRF107-YDP200M4，NRF107-YDP225M4，NRF107-YDP90M4，NRF107-YE100M4，NRF107-YE112M4，NRF107-YE132M4，NRF107-YE160M4，NRF107-YE180M4，NRF107-YE200M4，NRF107-YE225M4，NRF107-YE90M4，NRF107-YEJ100M4，NRF107-YEJ112M4，NRF107-YEJ132M4，NRF107-YEJ160M4，NRF107-YEJ180M4，NRF107-YEJ200M4，NRF107-YEJ225M4，NRF107-YEJ90M4，NRF107-YEJB100M4，NRF107-YEJB112M4，NRF107-YEJB132M4，NRF107-YEJB160M4，NRF107-YEJB180M4，NRF107-YEJB200M4，NRF107-YEJB225M4，NRF107-YEJB90M4，NRF107-YP100M4，NRF107-YP112M4，NRF107-YP132M4，NRF107-YP160M4，NRF107-YP180M4，NRF107-YP200M4，NRF107-YP225M4，NRF107-YP90M4，NRF107-YPB100M4，NRF107-YPB112M4，NRF107-YPB132M4，NRF107-YPB160M4，NRF107-YPB180M4，NRF107-YPB200M4，NRF107-YPB225M4，NRF107-YPB90M4，NRF107-YPE100M4，NRF107-YPE112M4，NRF107-YPE132M4，NRF107-YPE160M4，NRF107-YPE180M4，NRF107-YPE200M4，NRF107-YPE225M4，NRF107-YPE90M4，NRF107-YS100M4，NRF107-YS112M4，NRF107-YS132M4，NRF107-YS160M4，NRF107-YS180M4，NRF107-YS200M4，NRF107-YS225M4，NRF107-YS90M4，NRF107-YVB100M4，NRF107-YVB112M4，NRF107-YVB132M4，NRF107-YVB160M4，NRF107-YVB180M4，NRF107-YVB200M4，NRF107-YVB225M4，NRF107-YVB90M4，NRF107-YVP100M4，NRF107-YVP112M4，NRF107-YVP132M4，NRF107-YVP160M4，NRF107-YVP180M4，NRF107-YVP200M4，NRF107-YVP225M4，NRF107-YVP90M4，NRF107-YVPEJ100M4，NRF107-YVPEJ112M4，NRF107-YVPEJ132M4，NRF107-YVPEJ160M4，NRF107-YVPEJ180M4，NRF107-YVPEJ200M4，NRF107-YVPEJ225M4，NRF107-YVPEJ90M4，GRF109-AM100M4，GRF109-AM112M4，GRF109-AM132M4，GRF109-AM160M4，GRF109-AM180M4，GRF109-AM200M4，GRF109-AM225M4，GRF109-AM90M4，GRF109-Y1.5KW，GRF109-Y100M4，GRF109-Y112M4，GRF109-Y11KW，GRF109-Y132M4，GRF109-Y15KW，GRF109-Y160M4，GRF109-Y18.5KW，GRF109-Y180M4，GRF109-Y2.2KW，GRF109-Y200M4，GRF109-Y225M4，GRF109-Y22KW，GRF109-Y30KW，GRF109-Y37KW，GRF109-Y3KW，GRF109-Y45KW，GRF109-Y4KW，GRF109-Y5.5KW，GRF109-Y7.5KW，GRF109-Y90M4，GRF109-YB100M4，GRF109-YB112M4，GRF109-YB132M4，GRF109-YB160M4，GRF109-YB180M4，GRF109-YB200M4，GRF109-YB225M4，GRF109-YB90M4，GRF109-YDP100M4，GRF109-YDP112M4，GRF109-YDP132M4，GRF109-YDP160M4，GRF109-YDP180M4，GRF109-YDP200M4，GRF109-YDP225M4，GRF109-YDP90M4，GRF109-YE100M4，GRF109-YE112M4，GRF109-YE132M4，GRF109-YE160M4，GRF109-YE180M4，GRF109-YE200M4，GRF109-YE225M4，GRF109-YE90M4，GRF109-YEJ100M4，GRF109-YEJ112M4，GRF109-YEJ132M4，GRF109-YEJ160M4，GRF109-YEJ180M4，GRF109-YEJ200M4，GRF109-YEJ225M4，GRF109-YEJ90M4，GRF109-YEJB100M4，GRF109-YEJB112M4，GRF109-YEJB132M4，GRF109-YEJB160M4，GRF109-YEJB180M4，GRF109-YEJB200M4，GRF109-YEJB225M4，GRF109-YEJB90M4，GRF109-YP100M4，GRF109-YP112M4，GRF109-YP132M4，GRF109-YP160M4，GRF109-YP180M4，GRF109-YP200M4，GRF109-YP225M4，GRF109-YP90M4，GRF109-YPB100M4，GRF109-YPB112M4，GRF109-YPB132M4，GRF109-YPB160M4，GRF109-YPB180M4，GRF109-YPB200M4，GRF109-YPB225M4，GRF109-YPB90M4，GRF109-YPE100M4，GRF109-YPE112M4，GRF109-YPE132M4，GRF109-YPE160M4，GRF109-YPE180M4，GRF109-YPE200M4，GRF109-YPE225M4，GRF109-YPE90M4，GRF109-YS100M4，GRF109-YS112M4，GRF109-YS132M4，GRF109-YS160M4，GRF109-YS180M4，GRF109-YS200M4，GRF109-YS225M4，GRF109-YS90M4，GRF109-YVB100M4，GRF109-YVB112M4，GRF109-YVB132M4，GRF109-YVB160M4，GRF109-YVB180M4，GRF109-YVB200M4，GRF109-YVB225M4，GRF109-YVB90M4，GRF109-YVP100M4，GRF109-YVP112M4，GRF109-YVP132M4，GRF109-YVP160M4，GRF109-YVP180M4，GRF109-YVP200M4，GRF109-YVP225M4，GRF109-YVP90M4，GRF109-YVPEJ100M4，GRF109-YVPEJ112M4，GRF109-YVPEJ132M4，GRF109-YVPEJ160M4，GRF109-YVPEJ180M4，GRF109-YVPEJ200M4，GRF109-YVPEJ225M4，GRF109-YVPEJ90M4，ARF107-AM100M4，ARF107-AM112M4，ARF107-AM132M4，ARF107-AM160M4，ARF107-AM180M4，ARF107-AM200M4，ARF107-AM225M4，ARF107-AM90M4，ARF107-Y1.5KW，ARF107-Y100M4，ARF107-Y112M4，ARF107-Y11KW，ARF107-Y132M4，ARF107-Y15KW，ARF107-Y160M4，ARF107-Y18.5KW，ARF107-Y180M4，ARF107-Y2.2KW，ARF107-Y200M4，ARF107-Y225M4，ARF107-Y22KW，ARF107-Y30KW，ARF107-Y37KW，ARF107-Y3KW，ARF107-Y45KW，ARF107-Y4KW，ARF107-Y5.5KW，ARF107-Y7.5KW，ARF107-Y90M4，ARF107-YB100M4，ARF107-YB112M4，ARF107-YB132M4，ARF107-YB160M4，ARF107-YB180M4，ARF107-YB200M4，ARF107-YB225M4，ARF107-YB90M4，ARF107-YDP100M4，ARF107-YDP112M4，ARF107-YDP132M4，ARF107-YDP160M4，ARF107-YDP180M4，ARF107-YDP200M4，ARF107-YDP225M4，ARF107-YDP90M4，ARF107-YE100M4，ARF107-YE112M4，ARF107-YE132M4，ARF107-YE160M4，ARF107-YE180M4，ARF107-YE200M4，ARF107-YE225M4，ARF107-YE90M4，ARF107-YEJ100M4，ARF107-YEJ112M4，ARF107-YEJ132M4，ARF107-YEJ160M4，ARF107-YEJ180M4，ARF107-YEJ200M4，ARF107-YEJ225M4，ARF107-YEJ90M4，ARF107-YEJB100M4，ARF107-YEJB112M4，ARF107-YEJB132M4，ARF107-YEJB160M4，ARF107-YEJB180M4，ARF107-YEJB200M4，ARF107-YEJB225M4，ARF107-YEJB90M4，ARF107-YP100M4，ARF107-YP112M4，ARF107-YP132M4，ARF107-YP160M4，ARF107-YP180M4，ARF107-YP200M4，ARF107-YP225M4，ARF107-YP90M4，ARF107-YPB100M4，ARF107-YPB112M4，ARF107-YPB132M4，ARF107-YPB160M4，ARF107-YPB180M4，ARF107-YPB200M4，ARF107-YPB225M4，ARF107-YPB90M4，ARF107-YPE100M4，ARF107-YPE112M4，ARF107-YPE132M4，ARF107-YPE160M4，ARF107-YPE180M4，ARF107-YPE200M4，ARF107-YPE225M4，ARF107-YPE90M4，ARF107-YS100M4，ARF107-YS112M4，ARF107-YS132M4，ARF107-YS160M4，ARF107-YS180M4，ARF107-YS200M4，ARF107-YS225M4，ARF107-YS90M4，ARF107-YVB100M4，ARF107-YVB112M4，ARF107-YVB132M4，ARF107-YVB160M4，ARF107-YVB180M4，ARF107-YVB200M4，ARF107-YVB225M4，ARF107-YVB90M4，ARF107-YVP100M4，ARF107-YVP112M4，ARF107-YVP132M4，ARF107-YVP160M4，ARF107-YVP180M4，ARF107-YVP200M4，ARF107-YVP225M4，ARF107-YVP90M4，ARF107-YVPEJ100M4，ARF107-YVPEJ112M4，ARF107-YVPEJ132M4，ARF107-YVPEJ160M4，ARF107-YVPEJ180M4，ARF107-YVPEJ200M4，ARF107-YVPEJ225M4，ARF107-YVPEJ90M4，WRF107-AM100M4，WRF107-AM112M4，WRF107-AM132M4，WRF107-AM160M4，WRF107-AM180M4，WRF107-AM200M4，WRF107-AM225M4，WRF107-AM90M4，WRF107-Y1.5KW，WRF107-Y100M4，WRF107-Y112M4，WRF107-Y11KW，WRF107-Y132M4，WRF107-Y15KW，WRF107-Y160M4，WRF107-Y18.5KW，WRF107-Y180M4，WRF107-Y2.2KW，WRF107-Y200M4，WRF107-Y225M4，WRF107-Y22KW，WRF107-Y30KW，WRF107-Y37KW，WRF107-Y3KW，WRF107-Y45KW，WRF107-Y4KW，WRF107-Y5.5KW，WRF107-Y7.5KW，WRF107-Y90M4，WRF107-YB100M4，WRF107-YB112M4，WRF107-YB132M4，WRF107-YB160M4，WRF107-YB180M4，WRF107-YB200M4，WRF107-YB225M4，WRF107-YB90M4，WRF107-YDP100M4，WRF107-YDP112M4，WRF107-YDP132M4，WRF107-YDP160M4，WRF107-YDP180M4，WRF107-YDP200M4，WRF107-YDP225M4，WRF107-YDP90M4，WRF107-YE100M4，WRF107-YE112M4，WRF107-YE132M4，WRF107-YE160M4，WRF107-YE180M4，WRF107-YE200M4，WRF107-YE225M4，WRF107-YE90M4，WRF107-YEJ100M4，WRF107-YEJ112M4，WRF107-YEJ132M4，WRF107-YEJ160M4，WRF107-YEJ180M4，WRF107-YEJ200M4，WRF107-YEJ225M4，WRF107-YEJ90M4，WRF107-YEJB100M4，WRF107-YEJB112M4，WRF107-YEJB132M4，WRF107-YEJB160M4，WRF107-YEJB180M4，WRF107-YEJB200M4，WRF107-YEJB225M4，WRF107-YEJB90M4，WRF107-YP100M4，WRF107-YP112M4，WRF107-YP132M4，WRF107-YP160M4，WRF107-YP180M4，WRF107-YP200M4，WRF107-YP225M4，WRF107-YP90M4，WRF107-YPB100M4，WRF107-YPB112M4，WRF107-YPB132M4，WRF107-YPB160M4，WRF107-YPB180M4，WRF107-YPB200M4，WRF107-YPB225M4，WRF107-YPB90M4，WRF107-YPE100M4，WRF107-YPE112M4，WRF107-YPE132M4，WRF107-YPE160M4，WRF107-YPE180M4，WRF107-YPE200M4，WRF107-YPE225M4，WRF107-YPE90M4，WRF107-YS100M4，WRF107-YS112M4，WRF107-YS132M4，WRF107-YS160M4，WRF107-YS180M4，WRF107-YS200M4，WRF107-YS225M4，WRF107-YS90M4，WRF107-YVB100M4，WRF107-YVB112M4，WRF107-YVB132M4，WRF107-YVB160M4，WRF107-YVB180M4，WRF107-YVB200M4，WRF107-YVB225M4，WRF107-YVB90M4，WRF107-YVP100M4，WRF107-YVP112M4，WRF107-YVP132M4，WRF107-YVP160M4，WRF107-YVP180M4，WRF107-YVP200M4，WRF107-YVP225M4，WRF107-YVP90M4，WRF107-YVPEJ100M4，WRF107-YVPEJ112M4，WRF107-YVPEJ132M4，WRF107-YVPEJ160M4，WRF107-YVPEJ180M4，WRF107-YVPEJ200M4，WRF107-YVPEJ225M4，WRF107-YVPEJ90M4，RF107SF80，RF107SF90，RF107SF100，RF107SF112，RF107SF115，RF107SF140，RF107SF160，RF107SF190。

RF109減速器生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://m.jsshenhu.com/product/list-rfxiliejiansuji-cn.html

推薦類似型號：R109減速機
